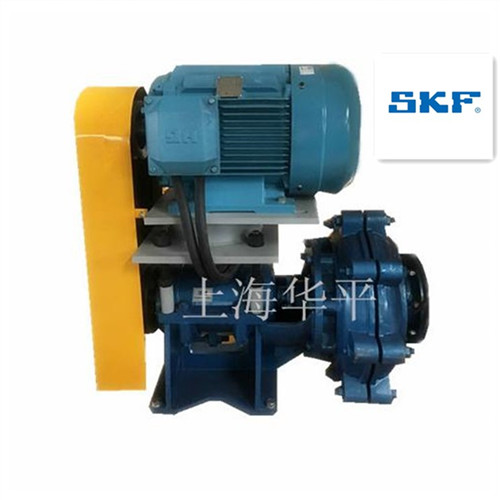

耐磨泥漿泵（凈化器用）
一、概述
HS系列渣漿泵是單級單吸懸臂雙殼體臥式離心泵。該泵過流部件采用超高強度耐磨合金材質，專用于工程、水利、礦山等輸送含有大量固體物料的磨蝕性或腐蝕性漿體。
二、 結構說明：
HS型系列泵，除泵頭部分(包括前后泵殼、蝸殼、前后護板、葉輪等)結構不同外，其余部分結構相似，采用同一系列的傳動部分。
1、泵頭部分：該系列泵為雙泵殼結構，即前泵殼、后泵殼和帶有可更換的過流部分(包括葉輪、蝸殼、前護板、后護板)。前后泵殼根據工作壓力，采用灰鑄鐵或球墨鑄鐵制造，垂直中開，用螺栓連接，后泵殼有止口與托架用螺栓連接，泵的吐出口可按八個角度旋轉安裝，葉輪前后蓋板帶有背葉片以減少泄漏，提高泵的壽命及效率。各型泵進口均為水平方向，從傳動方向看泵為順時旋轉。
2、軸封部分：副葉輪加填料組合式密封，由于副葉輪反壓作用能有效防止渣漿進入填料、填料壽命較長，并且在一般工地可以不用軸封水。具有結構簡單，維護保養方便。
3、傳動方式：該系列泵為CV皮帶傳動。
三、主要優勢
定制類合金泵體，過流件超耐磨。該泵軸承均選用瑞典進口SKF通用標準軸承。相較于其他同類泵使用壽命長達2倍以上，適合重負工況下施工環境（SHP200-500型凈化器采用此類泵）。
